Tisk

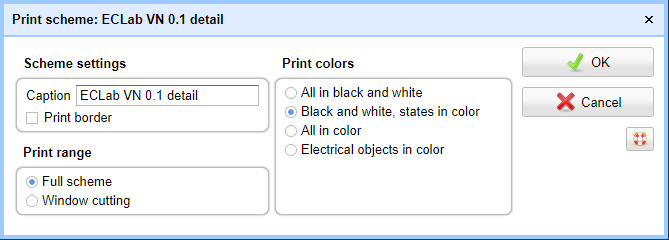

Tisk schématu


Nastavení

Nadpis

Nadpis / jméno dokumentu.

Tisknout okraj

Ohraničí tištěné scéma rámečkem s nadpisem a časem.

Rozsah

Celé schéma

Bude vytištěno celé schéma.

Pouze viditelné

Bude vitisknuta pouze aktuálně viditělná část okna. Lze ovlivnit změnou měřítka či velikostí okna.

Tisknout barvy

Při tisku je pozadí změněno na bílé. Barva ostatních prvků schématu závisí volbě způsobu tisku barev.

Vše černobíle

Schéma bude vytištěno černobíle. Nelze rozlišit stavy podle barvy.

Černobíle, stavy barevně

Schéma bude vytištěno černobíle, jenom stavy budou barevně.

Vše barevně

Schéma bude vytištěno barevně.

Elektrické objekty barevně

Všechny elektrické prvky budou vitištěny barevně, ale signály, měření, texty, tabulky a další pomocné prvky budou černobíle.
